Наконечники. гильзыГ41. Наконечники медные луженые под опрессовку, Россияпечать

Наконечники медные под опрессовку луженые, нелуженые («Техэлектро», Москва).


Кабельные соединительные медные наконечники, закрепляемые опрессовкой, предназначены для оконцевания провода и кабеля с медными жилами. Материал: луженая и нелуженая медь (см. табл.).
Изготовитель: «Техэлектро», Москва.

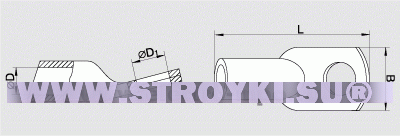

Сечение провода, кв.мм Диаметр резьбы контактного стержня D1, мм D, мм L, мм B, мм (не более) Луженые Нелуженые
№ по п/л № по п/л
2,5 М5 5,3 2,6 28 10 Г4111 Г4301
2,5 М6 6,4 2,6 30 12 Г4112 -
4 М5 5,3 3 32 10 Г4115 Г4303
4 М6 6,4 3 32 12 Г4116 -
6 М5 5,3 4 32 10 Г4120 Г4305
6 М6 6,4 4 32 12 Г4121 -
10 М5 5,3 5 40 11 Г4124 -
10 М6 6,4 5 40 14 Г4127 Г4307
10 М8 8,4 5 40 16 Г4128 -
16 М6 6,4 6 40 14 Г4129 Г4309
16 М8 8,4 6 40 16 Г4131 -
25 М6 6,4 7 45 15 Г4132 -
25 М8 8,4 7 45 16 Г4134 Г4312
25 М8 8,4 8 50 16 Г4137 Г4311
25 М10 10,5 8 50 20 Г4138 -
35 М8 8,4 9 60 18 Г4139 Г4314
35 М10 10,5 9 60 20 Г4141 -
Сечение провода, кв.мм Диаметр резьбы контактного стержня D1, мм D, мм L, мм B, мм (не более) Луженые Нелуженые
№ по п/л № по п/л
35 М8 8,4 10 63 20 Г4144 -
35 М10 10,5 10 63 20 Г4145 -
35 М12 13 9 60 22 Г4142 -
35 М12 8,4 10 63 20 Г4146 -
50 М10 10,5 11 63 22 Г4148 Г4315
50 М8 8,4 11 63 20 Г4150 -
50 М12 13 11 63 24 Г4151 -
70 М10 10,5 13 65 24 Г4153 -
70 М12 13 13 65 24 Г4154 Г4317
95 М10 10,5 15 75 28 Г4157 -
95 М12 13 15 75 28 Г4159 Г4319
95 М10 10,5 16 75 30 Г4160 -
95 М12 13 16 75 30 Г4161 -
120 М12 13 17 81 34 Г4162 Г4321
120 М16 17 17 81 34 Г4164 -
120 М12 13 18 85 35 Г4165 -
120 М16 17 18 85 35 Г4166 -
150 М12 13 19 90 36 Г4167 -
150 М16 17 19 90 36 Г4169 Г4323
150 М12 13 20 90 38 Г4170 -
150 М16 17 20 90 38 Г4171 -
185 М16 17 21 95 40 Г4173 Г4325
185 М16 17 23 105 45 Г4174 -
185 М20 17 21 95 40 Г4175 -
185 М20 21 23 105 45 Г4176 -
240 М16 17 24 105 48 Г4177 Г4327
240 М20 21 24 105 48 Г4179 -
