Назначение
Предназначены для соединения алюминиевых силовых кабелей с бумажной изоляцией и стальной ленточной броней на напряжение до 10 кВ. Устанавливаются в земле и на открытом воздухе.
|
|
Конструкция

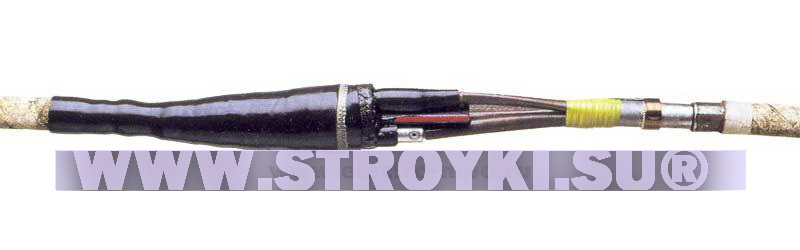

На жилы с пропитаной бумажной изоляцией надеваются маслостойкие термоусаживаемые трубки. Корешок разделки кабеля заполняется специальной мастичной лентой желтого цвета, выравнивающей напряженность электрического поля и обладающей маслостойкостью. Жилы кабеля соединяются болтовыми соединителями, входящими в комплект муфты.Соединители покрываются мастичными пластинами для выравнивания напряженности электрического поля. Изоляция жил восстанавливается темоусаживаемыми трубками с клеем. Пространство между и вокруг жил заполняется термоплавкой мастикой, полностью совместимой с бумажной изоляцией кабеля. Термоусаживаемая трубка усаживается на область соединения и герметизирует металлические оболочки кабелей, при этом мастика размягчается, заполняет внутреннее пространство муфты и вытесняет воздух. Непаянная система заземления и металлическая сетка восстанавливают металлическую оболочку и армируют муфту. Наружная термоусаживаемая трубка обеспечивает дополнительную герметизацию и защиту муфты.
|
|  |  |

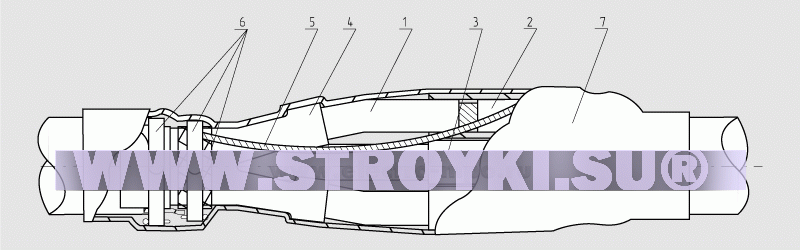

1 – Жила кабельная;
2 – Соединитель;
3 – Трубка жильная термоусаживаемая;
4 – Термоусаживаемая перчатка;
|
|
5 – Провод заземления;
6 – Арматура для подсоединения нейтрали к алюминиевой оболочке и заземления брони;
7 – Внешняя оболочка муфты.
|
|
| Марка |
Сечение жил кабеля, кв. мм |
Число жил, шт. |
Рабочее напряжение, кВ |
№ по п/л |
Изготовитель |
| GUSJ 12/35–50 |
35–50 |
3 |
10,0 |
М4391 |
«Raychem», Германия. |
| GUSJ 12/70–120 |
70–120 |
3 |
10,0 |
М4392 |
| GUSJ 12/150–240 |
150–240 |
3 |
10,0 |
М4393 |
|
|
