Назначение
Предназначены для соединения экранированных алюминиевых и медных силовых кабелей с пластмассовой изоляцией на напряжение до 10 кВ. Устанавливаются в земле и на открытом воздухе.
|
|
Конструкция

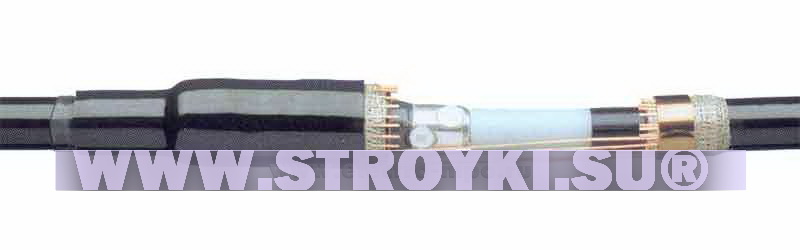

Срез экрана и место соединения жил подматывается желтой лентой заполнения пустот, и затем на это место усаживается термоусаживаемая трубка, выравнивающая напряженность электрического поля. Жилы соединяются механическим соединителем, входящим в комплект муфты. Область соединителя оборачивается мастичной пластиной для выравнивания напряженности электрического поля, а затем надвигается термоусаживаемая двухслойная трубка, обеспечивающая равномерную толщину изоляции и создающая экран в месте соединения. Медная сетка оборачивается вокруг места соединения и восстанавливает металлический экран. Наружная защита и герметизация обеспечиваются толстостенной термоусаживаемой трубкой с термоплавким клеем на внутренней поверхности.
|
|  |  |

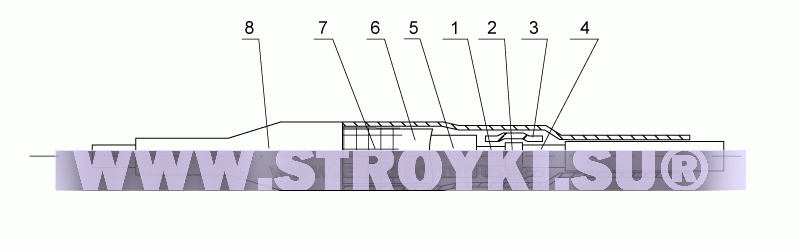

1 – Изоляция жилы кабеля;
2 – Лента заполнения пустот;
3 – Трубка жильная термоусаживаемая;
4 – Экран жилы кабеля;
5 – Соединитель;
|
|
6 – Термоусаживаемая двухслойная трубка;
7 – Медная сетка;
8 – Внешняя оболочка муфты.
|
|
| Марка |
Сечение жил кабеля, кв. мм |
Число жил, шт. |
Рабочее напряжение, кВ |
№ по п/л |
Изготовитель |
| POLJ 12/1×70–150 |
70–150 |
1 |
10,0 |
М4396 |
«Raychem», Германия. |
| POLJ 12/1×120–240 |
120–240 |
1 |
10,0 |
М4397 |
|
|
