Назначение
Предназначены для оконцевания алюминиевых и медных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ.
|
|
Конструкция

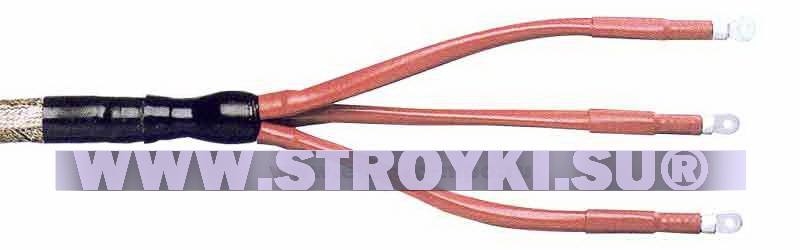

На разделанные жилы кабеля устанавливаются термоусаживаемые трубки. Область корешка герметизируется и защищается термоусаживаемой перчаткой с клеем, которая усаживается на жилы и окончание наружной изоляции кабеля. Трекингостойкие изоляционные трубки устанавливаются на жилы и служат для защиты наружной поверхности муфты от таких явлений как трекинг (повреждение поверхности диэлектрика пробоем), эррозия, ультрафиолетовое излучение и других воздействий окружающей среды.
|
|  |  |
1 – трекингостойкие трубки;
2 – перчатка изолирующая;
|
| |
| Марка |
Число жил |
Рабочее напряжение, кВ |
Сечение жил кабеля, кв.мм |
Наличие наконечников |
№ по п/л |
Изготовитель |
| GUST12/3х(25-50)/800-L12 |
3 |
10,0 |
25—50 |
есть |
М4760 |
«Raychem», Германия. |
| GUST12/3х(25-50)/800 |
3 |
10,0 |
25—50 |
нет |
М4761 |
| GUST12/3х(70-120)/800-L12 |
3 |
10,0 |
70—120 |
есть |
М4764 |
| GUST12/3х(70-120)/800 |
3 |
10,0 |
70—120 |
нет |
М4765 |
| GUST12/3х(150-240)/800-L12 |
3 |
10,0 |
150—240 |
есть |
М4768 |
| GUST12/3х(150-240)/800 |
3 |
10,0 |
150—240 |
нет |
М4769 |
|
|
