Назначение
Предназначены для оконцевания алюминиевых и медных экранированных силовых кабелей с пластмассовой изоляцией на напряжение до 10 кВ.
|
|
Конструкция
Проволоки экрана кабеля или заземляющий проводник герметизируются клейкой мастикой. Желтая лента для распределения напряженности электрического поля наматывается в области среза экрана и кабеля. Трекингостойкая изоляционная трубка устанавливается на жилу и служит для защиты наружной поверхности муфты от таких явлений как трекинг (повреждение поверхности диэлектрика пробоем), эррозия, ультрафиолетовое излучение и других воздействий окружающей среды. Усаживаются дополнительные трекингостойкие изоляционные юбки. Один комплект включает материалы для трех фаз.
|
|  |  |

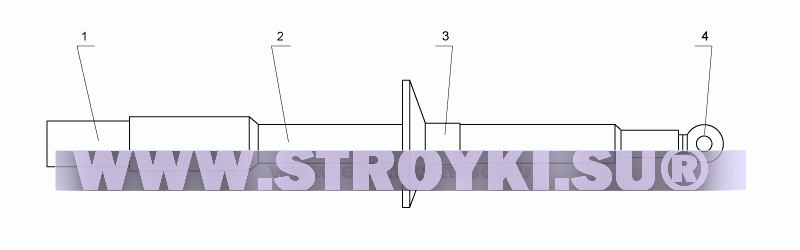

1 – кабель;
2 – трекингостойкая изоляционная трубка;
|
|
3 – трекингостойкая изоляционная юбка;
4 – наконечник.
|
|
| Марка |
Число жил |
Рабочее напряжение, кВ |
Сечение жилы кабеля, кв.мм |
Наличие наконечников |
№ по п/л |
Изготовитель |
| POLT-12D/1XО-L12A |
1 |
10,0 |
70—150 |
есть |
М4781 |
«Raychem», Германия. |
| POLT-12D/1XО-L12B |
1 |
10,0 |
120—240 |
есть |
М4782 |
| POLT-12D/1XО |
1 |
10,0 |
95—240 |
нет |
М4783 |
| POLT-12E/1XО-L12 |
1 |
10,0 |
185—400 |
есть |
М4784 |
|
|
