Предназначен для приема и распределения электрической энергии, защиты линий при перегрузках и коротких замыканиях в трёхфазных сетях.
Применяется для подключения переносного электроинструмента, временного освещения и прочих нужд при отсутствии стационарных розеток.
Номинальное напряжение: 380/220 В; 50/60 Гц.
Номинальный ток: 63 А.
Степень защиты: IP44.
Тип установки: навесной или напольный при установке щита на суппорт (входит в коплект поставки).
Материал корпуса: пластик.
Габаритные размеры щита (В×Ш×Г), мм: 355×340×160.
Габаритные размеры суппорта (В×Ш×Г), мм: 700×450×410.
Масса (с суппортом): 5,85 кг.
Изготовитель: «STROYKI.SU», Москва.
Номер по прайс-листу: Б4906.
|
|

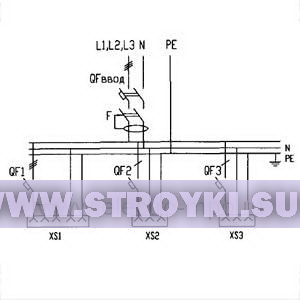

Схема электрическая принципиальная ЩР1-3136-3-44УХЛ4
|
|  |
| Комплектация изделия |
| Бокс 13180 (Schneider Electric) |
1 шт. |
| Клеммник SE 13578 (2 шины) 80 А, 22 отв. |
1 шт. |
| Выключатель автоматический трёхполюсный С60N 24356 С63А, 6кА (Schneider Electric) |
1 шт. |
| УЗО ID 23047 (тип АС) 63 А, 30 мА, 415 В, 3P+N (Schneider Electric) |
1 шт. |
| Выключатель автоматический однополюсный С60а 23885 С32А, 4,5 кА (Schneider Electric) |
1 шт. |
| Выключатель автоматический однополюсный С60а 23851 С16А, 4,5 кА (Schneider Electric) |
1 шт. |
| Розетка Schneider Electric PKF32F435 на поверхность, 3Р+N+E, скрытой проводки, угловая |
1 шт. |
| Розетка Schneider Electric PKF32F423 на поверхность, 2Р+E, скрытой проводки, угловая |
1 шт. |
| Розетка 105-0b Schuko на поверхность 2Р+E, скрытой проводки, 16 A, 250 В, IP44 |
1 шт. |
| Рама Schneider Electric (суппорт) 10501 для щитков на 12 мод. |
1 шт. |
|
|
