Назначение
Предназначены для соединения жил силовых кабелей с изоляцией из сшитого полиэтилена и пластмассовой изоляцией на напряжение до 10 кВ. Устанавливаются в земле (непосредственно в грунте, в туннелях и в каналах) и на открытом воздухе (на эстакадах, кабельных полках и т.п.).
|
|
Конструкция
Соединительная муфта состоит из внутренней и внешней термоусаживаемых изоляционных трубок. Кабельные жилы соединяются между собой с помощью соединителей с контактными винтами со срывающимися головками (входят в комплект поставки). Соединитель изолируется и герметизируется толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Аналогичная трубка большего диаметра обеспечивает внешнюю герметизацию.
|
|  |

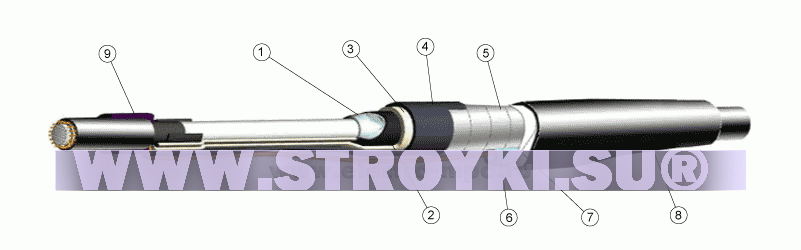

1 – соединительная гильза;
2 – манжета выравнивания электрического поля;
3 – манжета изолирующая;
4 – экранированная изолирующая трубка;
|
|
5 – алюминиевая трубка;
6 – гильза для соединения проволочного экрана;
7 – лента ПВХ;
8 – внешняя защитная трубка;
9 – герметик.
|
|
| Марка |
Сечение жил кабеля, мм² |
Число жил, шт. |
Рабочее напряжение, кВ |
Тип
изоляции кабеля |
№ по п/л |
Изготовитель |
| ПстО-10-50 |
50 |
1 |
10,0 |
сшитый полиэтилен и ПВХ |
М3869 |
ЗАО «Подольский завод электромонтажных изделии» |
| ПстО-10-70 |
70 |
1 |
10,0 |
М3870 |
| ПстО-10-95 |
95 |
1 |
10,0 |
М3871 |
| ПстО-10-120 |
120 |
1 |
10,0 |
М3872 |
| ПстО-10-150 |
150 |
1 |
10,0 |
М3873 |
| ПстО-10-185 |
185 |
1 |
10,0 |
М3874 |
| ПстО-10-240 |
240 |
1 |
10,0 |
М3875 |
|
|
