Предназначен для сборки вводных и распределительных устройств и щитов управления.
Шкафы могут быть собраны друг с другом без нарушения степени защиты IP54.
Имеется система быстрой модульной сборки.
Монтажные платы, рамы и панели устанавливаются и крепятся на внутренней фиксирующей системе, регулируемой по глубине.
Предусмотрена возможность двустороннего обслуживания шкафа (задняя панель может открываться).
Комплектация:

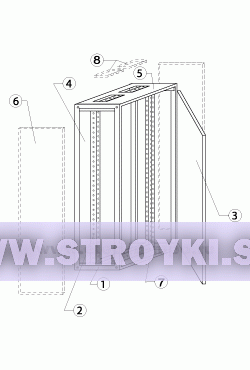

рама (поз. 1, см. рис.),
монтажная рама (поз. 2, см. рис.),
модульные панели с защитным кожухом XG (размеры и количество панелей в шкафу см. в табл. 2),
дверь с ригельным замком (поз. 3, см. рис.),
задняя панель (поз. 4, см. рис.),
верхняя панель (поз. 5, см. рис.),
нижняя панель (поз. 7, см. рис.).
Боковые панели (поз. 6, см. рис.),
фланцы (поз. 8, см. рис.) продаются отдельно.
Изготовитель: «ABB».
|
|
| Марка шкафа |
Габаритные размеры
(АхВхН),мм |
Масса, кг |
№ по п/л |
| 2/8 ХА 4 |
1900x600х400 |
64,4 |
Е6806 |
| 3/8 ХА 4 |
1900x850х400 |
79,8 |
Е6807 |
| 2/8 ХА 6 |
1900x600х600 |
68,4 |
Е6810 |
|
|
