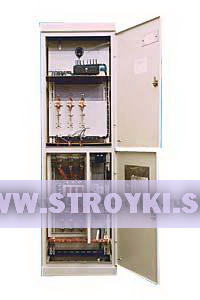

Предназначена для ввода и учета электрической энергии, а также для защиты линий при перегрузках и коротких замыканиях в трехфазных сетях.
Номинальное напряжение: 380/220 В; 50 Гц.
Номинальный ток: 250 А.
Степень защиты: IP31.
Тип установки: напольный.
Тип корпуса: металлический, окрашен порошково-полимерным композитом.
Габаритные размеры (В×Ш×Г), мм: 2000×600×450.
Масса: 91 кг.
Изготовитель: «STROYKI.SU».
Номер по прайс-листу: Б3215.
Примечание: комплектация счётчиком, трансформаторами тока, плавкими вставками, и боковыми стенками (поз. Б0840) производится за дополнительную плату.
Возможна комплектация вводной панели типами аппаратов, отличными от типов, указанных в таблице.
|
|
Схема электрическая принципиальная ВП4-7007-31УХЛ4
|
|  |
| Комплектация изделия |
Переключатель
ВР32-37В71-250, 400А |
1 шт. |
Выключатель автоматич.
однополюсный АЕ1031М, 16А |
1 шт. |
Контактное основание
к ППН-35 |
3 шт. |
Пакетный переключатель
ПК16-38с0118-УХЛ3, 16А |
1 шт. |
Конденсатор
К73-57а 0,47мкФ ~500В
с плавкой вставкой на 20А |
3 шт. |
Коробка испытательная
переходная |
1 шт. |
Патрон настенный
ФнП-03 Е27 |
1 шт. |
Розетка РА16-003/1
«евро» открытой проводки |
1 шт. |
Сварная
монтажная рама |
1 шт. |
| Кожух защитный |
1 шт. |
|
|
