Назначение
Предназначены для соединения силовых кабелей с бумажной пропитанной изоляцией на напряжение до 1 и 10 кВ. Устанавливаются в земле (непосредственно в грунте, в туннелях и в каналах) и на открытом воздухе (на эстакадах, кабельных полках и т.п.).
|
|
Конструкция
Соединительная муфта состоит из трех или четырех внутренних и одной внешней термоусаживаемых изоляционных трубок. Кабельные жилы соединяются между собой с помощью соединителей (входят в комплект поставки). Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Аналогичная трубка большего диаметра обеспечивает внешнюю герметизацию.
|
|  |

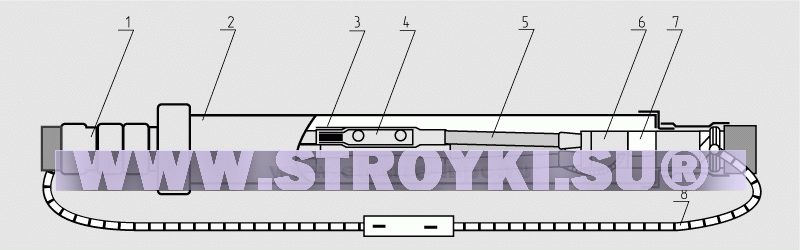

1 – манжета поясная;
2 – кожух;
3 – манжета изолирующая;
4 – соединитель;
|
|
5 – трубка жильная;
6 – перчатка;
7 – детали непаяной перемычки;
8 – провод заземления брони.
|
|
| Марка |
Сечение
жил кабеля, кв.мм |
Число жил, шт. |
Рабочее
напряжение, кВ |
Возможность
соединения кабеля с броней |
Тип изоляции кабеля |
№ по п/л |
Изготовитель |
| ЗСТп-В-25/50 |
35-50 |
3 |
1,0 |
есть |
бумажная |
М3801 |
ЗАО «Подольский завод
электромонтажных изделий» |
| ЗСТп-В-70/120 |
70-120 |
3 |
1,0 |
есть |
М3802 |
| ЗСТп-В-150/240 |
150-240 |
3 |
1,0 |
есть |
М3803 |
| 4СТп-В-25/50 |
25-50 |
4 |
1,0 |
есть |
М3804 |
| 4СТп-В-70/120 |
70-120 |
4 |
1,0 |
есть |
М3805 |
| 4СТп-В-150/240 |
150-240 |
4 |
1,0 |
есть |
М3806 |
| 4СТп-МКС-В-25/50* |
35-50 |
4 |
1,0 |
есть |
М3807 |
| 4СТп-МКС-В-70/120* |
70-120 |
4 |
1,0 |
есть |
М3808 |
| 4СТп-МКС-В-150/240* |
150-240 |
4 |
1,0 |
есть |
М3809 |
|
|
