Назначение
Для оконцевания кабельных линий в местах присоединения к источникам энергии или потребителям.
Предназначены для оконцевания силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 1 и 10 кВ.
Устанавливаются в помещениях всех категорий влажности.
|
|
Конструкция
Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей. Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемой трубки с клеем.
|
|  |

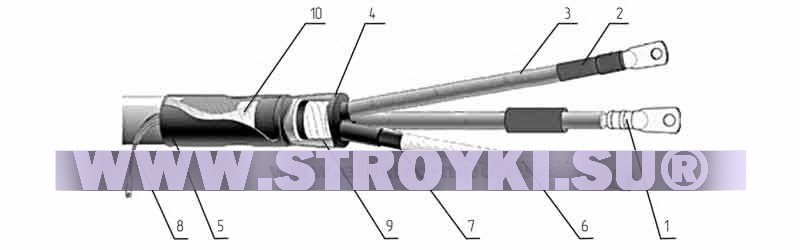

1 — кабельный наконечник;
2 — манжета термоусаживаемая герметизации узла жила-наконечник;
3 — термоусаживаемые антитрекинговые трубки изоляции жил кабеля;
4 — термоусаживаемая перчатка;
5 — манжета термоусаживаемая герметизации узла заземления;
|
|
6 — трубки термоусаживаемые маслостойкие для изоляции жил кабеля;
7 — трубки выравнивания напряженности электрического поля;
8 — проводник заземления;
9 — герметик маслостойкий;
10 — герметик заполнитель.
|
|
| Марка |
Рабочее напряжение, кВ |
Тип изоляции |
Возможность оконцовки кабеля с броней |
Наличие наконечников |
Число жил, шт |
Сечение жил кабеля, кв. мм |
№по п/л |
Изготовитель |
| ЗКВтп-В-35/50 |
1,0 |
бумажная |
есть |
есть |
3 |
35-50 |
М3820 |
ЗАО «Подольский завод - электромонтажных изделий» |
| ЗКВтп-В-70/120 |
1,0 |
бумажная |
есть |
есть |
3 |
70-120 |
М3821 |
| ЗКВтп-В-150/240 |
1,0 |
бумажная |
есть |
есть |
3 |
150-240 |
М3822 |
| 4КВтп-В-25/50 |
1,0 |
бумажная |
есть |
есть |
4 |
35-50 |
М3823 |
| 4КВтп-В-70/120 |
1,0 |
бумажная |
есть |
есть |
4 |
70-120 |
М3824 |
| 4КВтп-В-150/240 |
1,0 |
бумажная |
есть |
есть |
4 |
150-240 |
М3825 |
| 4КВтп-МКС-В-35/50* |
1,0 |
бумажная |
есть |
есть |
4 |
35-50 |
М3826 |
| 4КВтп-МКС-В-70/120* |
1,0 |
бумажная |
есть |
есть |
4 |
70-120 |
М3827 |
| 4КВтп-МКС-В-150/240* |
1,0 |
бумажная |
есть |
есть |
4 |
150-240 |
М3828 |
| ПКВтп-25/50 |
1,0 |
пластмассовая |
нет |
есть |
4 |
35-50 |
М3840 |
| ПКВтп-70/120 |
1,0 |
пластмассовая |
нет |
есть |
4 |
70-120 |
М3841 |
| ПКВтп-150/240 |
1,0 |
пластмассовая |
нет |
есть |
4 |
150-240 |
М3842 |
| ПКВтпБ(ПКНтпБ)-25/50 |
1,0 |
пластмассовая |
есть |
есть |
4 |
35-50 |
М3846 |
|
|
