Назначение
Предназначены для оконцевания силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 10 кВ. Устанавливаются на открытом воздухе.
|
|
Конструкция
Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей.
Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемой трубки с клеем.
|
|  |

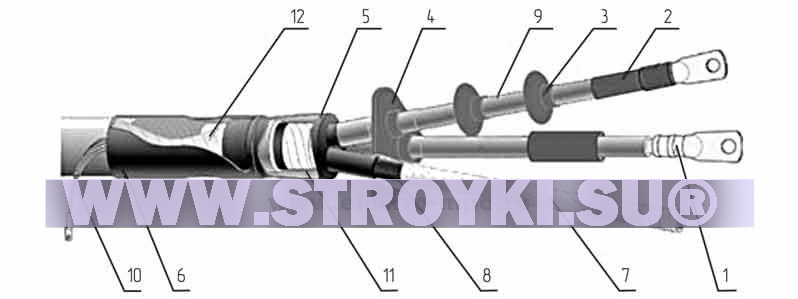

1 — кабельный наконечник;
2 — манжета термоусаживаемая герметизации узла жила - наконечник;
3 — изолятор жильный;
4 — изолятор основания;
5 — термоусаживаемая перчатка;
6 — манжета термоусаживаемая герметизации узла заземления;
|
|
7 — трубки термоусаживаемые маслостойкие для изоляции жил кабеля;
8 — трубки выравнивания напряженности электрического поля;
9 — термоусаживаемые антитрекинговые трубки изоляции жил кабеля;
10 — проводник заземления;
11 — герметик маслостойкий;
12 — герметик заполнитель.
|
|
| Марка |
Рабочее напряжение, кВ |
Тип изоляции |
Возможность
оконцовки кабелей с броней |
Наличие наконечников |
Число жил, шт |
Сечение жил кабеля, кв.мм |
№по п/л |
Изготовитель |
| ЗКНтп-В-25/50 |
1,0 |
бумажная |
есть |
есть |
3 |
35-50 |
М3830 |
ЗАО «Подольский
завод-электромонтажных изделий» |
| ЗКНтп-В-70/120 |
1,0 |
бумажная |
есть |
есть |
3 |
70-120 |
М3831 |
| ЗКНтп-В-150/240 |
1,0 |
бумажная |
есть |
есть |
3 |
150-240 |
М3832 |
| 4КНтп-В-25/50 |
1,0 |
бумажная |
есть |
есть |
4 |
35-50 |
М3833 |
| 4КНтп-В-70/120 |
1,0 |
бумажная |
есть |
есть |
4 |
70-120 |
М3834 |
| 4КНтп-В-150/240 |
1,0 |
бумажная |
есть |
есть |
4 |
150-240 |
М3835 |
| 4КНтп-МКС-В-25/50* |
1,0 |
бумажная |
есть |
есть |
4 |
35-50 |
М3836 |
| 4КНтп-МКС-В-70/120* |
1,0 |
бумажная |
есть |
есть |
4 |
70-120 |
М3837 |
| 4КНтп-МКС-В-150/240* |
1,0 |
бумажная |
есть |
есть |
4 |
150-240 |
М3838 |
| ПКНтп-25/50 |
1,0 |
пластмассовая |
нет |
есть |
4 |
35-50 |
М3843 |
| ПКНтп-70/120 |
1,0 |
пластмассовая |
нет |
есть |
4 |
70-120 |
М3844 |
| ПКНтп-150/240 |
1,0 |
пластмассовая |
нет |
есть |
4 |
150-240 |
М3845 |
| КНтп-10-25/50 |
10,0 |
бумажная |
есть |
есть |
3 |
35-50 |
М3853 |
|
|
