Назначение
Предназначены для соединения силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 1 и 10 кВ. Устанавливаются в земле (непосредственно в грунте, в туннелях и в каналах) и на открытом воздухе (на эстакадах, кабельных полках и т.п.).
|
|
Конструкция
Соединительная муфта состоит из трех или четырех внутренних и одной внешней термоусаживаемых изоляционных трубок. Кабельные жилы соединяются между собой с помощью соединителей (входят в комплект поставки). Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Аналогичная трубка большего диаметра обеспечивает внешнюю герметизацию.
|
|  |

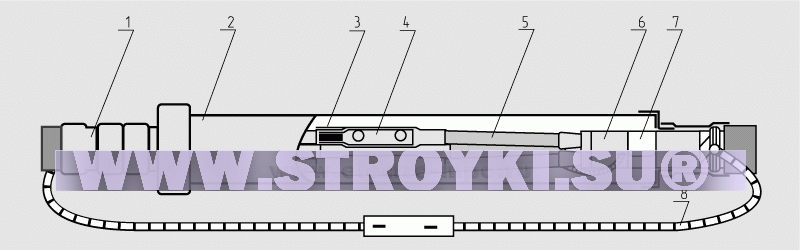

1 – манжета поясная;
2 – кожух;
3 – манжета изолирующая;
4 – соединитель;
|
|
5 – трубка жильная;
6 – перчатка;
7 – детали непаяной перемычки;
8 – провод заземления брони.
|
|
| Марка |
Сечение жил кабеля, кв. мм |
Число жил, шт. |
Рабочее напряжение, кВ |
Возможность
соединения
кабеля с броней |
Тип изоляции
кабеля |
№ по п/л |
Изготовитель |
| 1СТп-1М |
16-25 |
3 |
1,0 |
есть |
бумажная |
М3911 |
ЗАО «Термофит» |
| 1СТп-1 |
35-50 |
3 |
1,0 |
есть |
М3912 |
| 1СТп-2 |
70-120 |
3 |
1,0 |
есть |
М3913 |
| 1СТп-3 |
150-240 |
3 |
1,0 |
есть |
М3914 |
| 1СТп-4М |
16-25 |
4 |
1,0 |
есть |
М3915 |
| 1СТп-4 |
Зх(35-50)+1х(16-25) |
4 |
1,0 |
есть |
М3916 |
| 1СТп-5 |
Зх(70-120)+1х(35-50) |
4 |
1,0 |
есть |
М3917 |
| 1СТп-6 |
Зх(150-180)+1х(70-120) |
4 |
1,0 |
есть |
М3918 |
| 4СТп1-120 |
70-120 |
4 |
1,0 |
есть |
М3968 |
ОАО «Михневский завод электроизделий» |
| 4СТп1-50 |
25-50 |
4 |
1,0 |
есть |
бумажная и пластмассовая |
М3975 |
ТД «КВТ», Москва |
| 4СТп1-120 |
70-120 |
4 |
1,0 |
есть |
М3976 |
| 4СТп1-240 |
150-240 |
4 |
1,0 |
есть |
М3977 |
|
|
