Назначение
Предназначены для соединения силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 1 и 10 кВ. Устанавливаются в земле (непосредственно в грунте, в туннелях и в каналах) и на открытом воздухе (на эстакадах, кабельных полках и т.п.).
|
|
Конструкция
Соединительная муфта состоит из трех или четырех внутренних и одной внешней термоусаживаемых изоляционных трубок. Кабельные жилы соединяются между собой с помощью соединителей (входят в комплект поставки). Соединители изолируются и герметизируются толстостенными трубками, на внутреннюю поверхность которых нанесен термоплавкий клей. Аналогичная трубка большего диаметра обеспечивает внешнюю герметизацию.
|
|  |

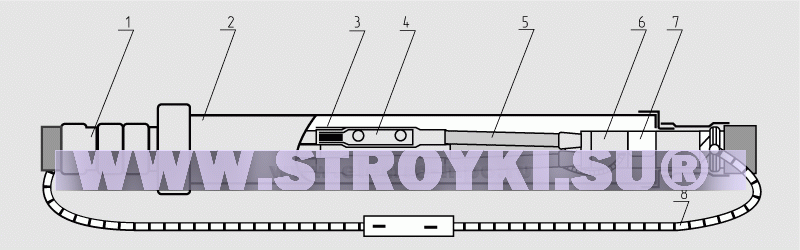

1 – манжета поясная;
2 – кожух;
3 – манжета изолирующая;
4 – соединитель;
|
|
5 – трубка жильная;
6 – перчатка;
7 – детали непаяной перемычки;
8 – провод заземления брони.
|
|
| Марка |
Сечение жил кабеля, кв. мм |
Число жил, шт. |
Рабочее напряжение, кВ |
Возможность
соединения кабеля с броней |
Тип
изоляции кабеля |
№ по п/л |
Изготовитель |
| 10СТп-7М |
16-25 |
3 |
10,0 |
есть |
бумажная |
М3919 |
ЗАО "Термофит" |
| 10СТп-7 |
35-50 |
3 |
10,0 |
есть |
М3920 |
| 10СТп-8 |
70-120 |
3 |
10,0 |
есть |
М3921 |
| 10СТп-9 |
150-240 |
3 |
10,0 |
есть |
М3922 |
| ЗСТп10-120 |
70-120 |
3 |
10,0 |
есть |
М3971 |
ОАО «Михневский завод электроизделий» |
| ЗСТп10-240 |
150-240 |
3 |
10,0 |
есть |
М3972 |
| 3СТп10-50 |
25-50 |
3 |
10,0 |
есть |
бумажная и пластмассовая |
М3978 |
ТПГ «Техэлектро» |
| 3СТп10-120 |
70-120 |
3 |
10,0 |
есть |
М3979 |
| 3СТп10-240 |
150-240 |
3 |
10,0 |
есть |
М3980 |
| СТп-10-25/50 |
25-50 |
3 |
10,0 |
есть |
бумажная |
М3815 |
ЗАО «Подольский завод электромонтажных изделии» |
| СТп-10-70/120 |
70-120 |
3 |
10,0 |
есть |
М3816 |
| СТп-10-150/240 |
150-240 |
3 |
10,0 |
есть |
М3817 |
|
|
