Назначение

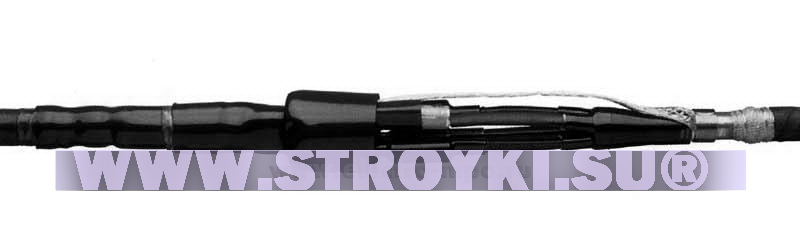

Предназначены для соединения алюминиевых силовых кабелей с бумажной изоляцией и стальной ленточной броней на напряжение до 1 кВ. Устанавливаются в земле и на открытом воздухе.
|
|
Конструкция
На жилы с пропитаной бумажной изоляцией надеваются маслостойкие термоусаживаемые трубки. Термоусаживаемые перчатки обеспечивают герметизацию в корешках кабелей. Кабельные жилы соединяются между собой с помощью соединителей (в комплект поставки не входят). Места соеденения жил изолируются и герметизируются толстостенными термоусаживаемыми трубками со слоем термоплавкого клея на внутренней поверхности. Толстостенные термоусаживаемые трубки со слоем термоплавкого клея на внутренней поверхности герметизируют металлическую оболочку и обеспечивают наружную защиту.
|
|
 |
 |

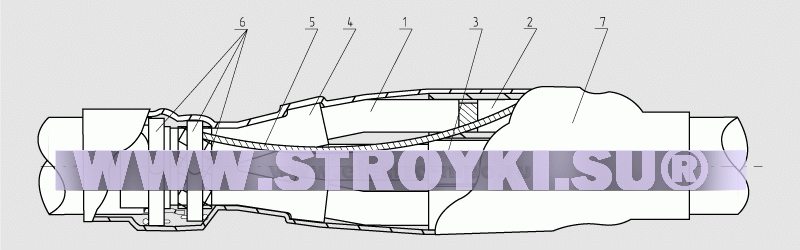

1 – Жила кабельная;
2 – Соединитель;
3 – Трубка жильная термоусаживаемая;
4 — Термоусаживаемая перчатка;
|
|
5 — Провод заземления;
6 – Арматура для подсоединения нейтрали к алюминиевой оболочке и заземления брони;
7 — Внешняя оболочка муфты.
|
|
| Марка |
Сечение жил кабеля, кв. мм |
Число жил, шт. |
Рабочее напряжение, кВ |
№ по п/л |
Изготовитель |
| GUSJ 01/3x(16—70) |
16—70 |
3 |
1,0 |
М4350 |
«Raychem», Германия. |
| GUSJ 01/3х(50—120) |
50—120 |
3 |
1,0 |
М4351 |
| GUSJ 01/3х(120—240) |
120—240 |
3 |
1,0 |
М4352 |
| GUSJ 01/4x(16—95) |
16—95 |
4 |
1,0 |
М4353 |
| GUSJ 01/4х(50—120) |
50—120 |
4 |
1,0 |
М4354 |
| GUSJ 01/4х(120—240) |
120—240 |
4 |
1,0 |
М4355 |
|
