Назначение
Предназначены для соединения алюминиевых и медных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Устанавливаются в земле, воде и на открытом воздухе.
Конструкция
Кабельные жилы соединяются между собой с помощью механических соединителей (комплект поставки см. табл.). Жилы разводятся и между ними устанавливается диэлектрическая перегородка. Место соединения укладывается в корпус и слегка вдавливается в гель. Корпус муфты закрывается за щелкой и скрепляется пластмассовыми ремешками, предотвращающими случайное открывание корпуса.
|
|
Гелевый наполнитель
Наполнитель предназаначен для защиты места соединения от влаги. Заполняя корпус муфты, вытесняет влагу. Обладает изолирующими и гидрофобными свойствами. Имеет высокую эластичность, отличные диэлектрические характеристики и стойкость к старению. Материал: силикон. Рабочая температура: от -40 °C до +90 °С.
|
|  |

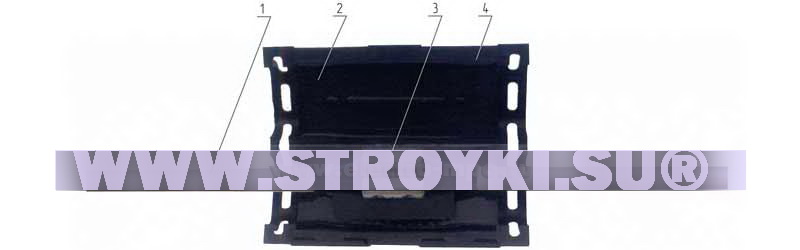

1 – кабель;
2 – гелевый наполнитель;
|
|
3 — соединитель;
4 — корпус муфты.
|
|
| Марка |
Сечение
жил кабеля, мм 2 |
Число
жил кабеля, шт. |
Рабочее напряжение, кВ |
Наличие соединителей |
№ по п/л |
Изготовитель |
| RayGel-23-М |
1,5-6 |
4 |
1,0 |
есть |
М4334 |
«Raychem», Германия. |
| RayGel-24-М |
6-16 |
4 |
1,0 |
есть |
М4335 |
| RayGel-12 |
10-50 |
1 |
1,0 |
нет |
М4338 |
| RayGel-23 |
1,5-6 |
4 |
1,0 |
нет |
М4339 |
| RayGel-24 |
6-16 |
4 |
1,0 |
нет |
М4340 |
|
|
