Назначение
Предназначены для соединения алюминиевых и медных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Устанавливаются в земле, воде и на открытом воздухе. Рабочая температура: от -40 °C до +90 °С.
Конструкция
Кабельные жилы соединяются между собой с помощью соединителей (комплект поставки см. табл.). Ударопочный корпус муфты состоит из двух половин с защелками, изготовленных из прозрачного поликорбоната с полимерным уплотнением по краям. Корпус легко и быстро монтируется без необходимости корректировки по диаметру кабеля. После монтажа муфта заполняется наполнителем Scotchcast, входящим в комплект поставки через заливные воронки.
|
|
Гелевый наполнитель
Наполнитель предназаначен для защиты места соединения от влаги. Обладает изолирующими и гидрофобными свойствами. Имеет отличные диэлектрические и механические характеристики и стойкость к старению. Наполнитель Scotchcast №4 2-х компонентный эпоксидный компаунд c высокой устойчивостью к воздействию влаги. Рабочая температура: от -40 °C до +90 °С. Наполнитель Scotchcast №1471 N 2-х компонентный полиуретановый компаунд имеет незначительную изотермическую реакцию. Рабочая температура: от -40 °C до +90 °С.
|
|
 |

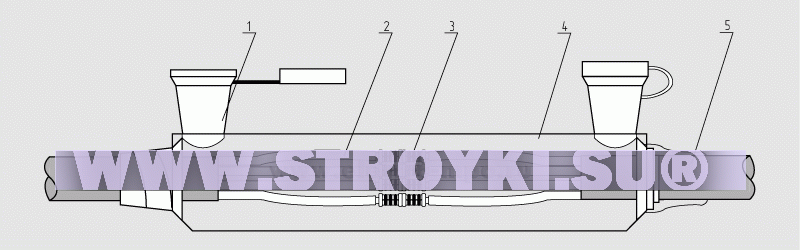

1 – заливная воронка;
2 – жила кабеля;
3 – соединитель;
|
|
4 – корпус муфты;
5 – кабель.
|
|
| Марка |
Сечение
жил кабеля, кв.мм |
Рабочее
напряжение, кВ |
Наполнитель |
Наличие соединителей |
№ по п/л |
Изготовитель |
| 82-А 11 |
4 |
1,0 |
эпоксидный Scotchcast №4 |
нет |
М4374 |
«3М», Германия. |
| 91-А 11 |
10 |
1,0 |
полиуретановый Scotchcast 1471 N |
нет |
М4375 |
| 91-А 12 |
25 |
1,0 |
полиуретановый Scotchcast 1471 N |
нет |
М4376 |
|
