Назначение
Предназначены для перехода от 3-х к 4-х жильным алюминиевым силовым кабелям с бумажной изоляцией и стальной ленточной броней на напряжение до 1кВ.
|
|
Конструкция

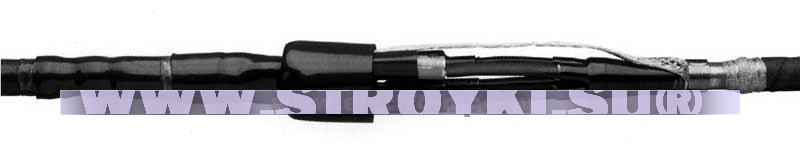

На жилы с пропитаной бумажной изоляцией надеваются маслостойкие термоусаживаемые трубки и перчатки. Кабельные жилы соединяются между собой с помощью соединителей (комплект поставки см. табл.). Термоусаживаемые трубки и перчатки обеспечивают герметизацию в корешках кабелей. Толстостенные термоусаживаемые трубки со слоем термоплавкого клея на внутренней поверхности герметизируют металлическую оболочку и обеспечивают наружную защиту. Комплект включает арматуру для непаяного заземления и подсоединения нейтрали к алюминиевой оболочке с помощью винтовых хомутов из нержавеющей стали и заземления металлической оболочки с помощью роликовой пружины и проводника заземления.
|
|
 |
 |

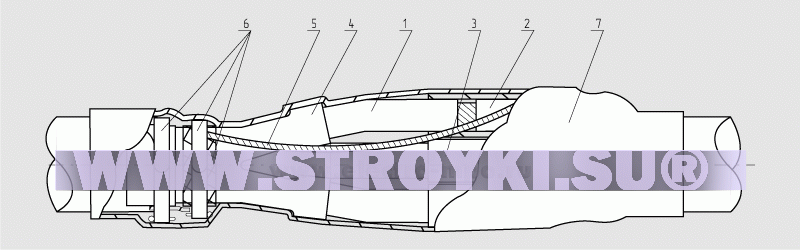

1 – Жила кабельная;
2 – Соединитель;
3 – Трубка жильная термоусаживаемая;
4 — Термоусаживаемая перчатка;
5 — Провод заземления;
|
|
6 – Арматура для подсоединения нейтрали к алюминиевой оболочке и заземления брони;
7 — Внешняя оболочка муфты.
|
|
| Марка |
Переход числа
жил кабеля, шт |
Переход сечения
кабеля, кв.мм |
Номинальное напряжение, кВ |
Наличие соединителей |
№ по п/л |
Изготовитель |
| GUSJ01/34 |
с 3 к 4 |
с 16-70 к 16-95 |
1,0 |
есть |
М4500 |
«Raychem», Германия. |
| GUSJ01/34 |
с 3 к 4 |
с 50-120 к 50-150 |
1,0 |
есть |
М4501 |
| GUSJ01/34 |
с 3 к 4 |
с 120-240 к 120-240 |
1,0 |
есть |
М4502 |
|
