Назначение
Предназначены для соединения алюминиевых и медных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ с помощью механических соединителей.
|
|
Конструкция

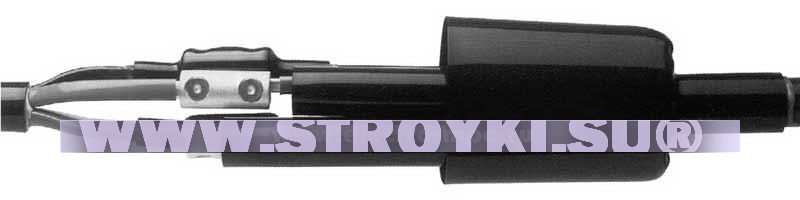

На жилы с пластмассовой изоляцией надеваются термоусаживаемые трубки. Кабельные жилы соединяются между собой с помощью соединителей (комплект поставки см. табл.). Термоусаживаемые трубки обеспечивают герметизацию в местах соединения кабелей. Толстостенные термоусаживаемые трубки со слоем термоплавкого клея на внутренней поверхности герметизируют металлическую оболочку и обеспечивают наружную защиту.
|
|  |  |
1 – Кабель;
2 – Жила кабеля;
3 – Термоусаживаемая оболочка муфты;
4 – Соединитель;
|
|
5 – Трубка термоусаживаемая жильная.
|
|
| Марка |
Рабочее
напряжение, кВ |
Сечение
жил кабеля, кв.мм |
Число жил, шт. |
Наличие соединителей |
Возможность соединения кабеля с броней |
№ по п/л |
Изготовитель |
| РОLJ-01/4 |
1,0 |
1—6 |
4 |
есть |
нет |
М4300 |
«Raychem», Германия |
| РОLJ-01/5 |
1,0 |
1—6 |
5 |
есть |
нет |
М4301 |
| РОLJ-01/4 |
1,0 |
4—16 |
4 |
есть |
нет |
М4302 |
| РОLJ-01/5 |
1,0 |
4—16 |
5 |
есть |
нет |
М4303 |
| РОLJ-01/4 |
1,0 |
10—35 |
4 |
есть |
нет |
М4304 |
| POLJ-01/4 -Т |
1,0 |
10—35 |
4 |
есть |
есть |
М4305 |
| POLJ-01/5 |
1,0 |
10—35 |
5 |
есть |
нет |
М4306 |
| POLJ-01/4 |
1,0 |
25—70 |
4 |
есть |
нет |
М4307 |
| POLJ-01/4 -Т |
1,0 |
25—70 |
4 |
есть |
есть |
М4308 |
| POLJ-01/4 |
1,0 |
70—120 |
4 |
есть |
нет |
М4309 |
| POLJ-01/4 -Т |
1,0 |
70—120 |
4 |
есть |
есть |
М4310 |
| POLJ-01/4 |
1,0 |
150—240 |
4 |
есть |
нет |
М4311 |
| POLJ-01/4 |
1,0 |
150—240 |
4 |
есть |
нет |
М4312 |
| | | | | |
|
