Назначение
Предназначены для соединения алюминиевых и медных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ с использованием гильз для опрессовки или механических соединителей. Так же предназначены для соединения алюминиевых и медных силовых кабелей с пластмассовой изоляцией со стальной ленточной броней или алюминиевым ленточным экраном на напряжение до 1 кВ с использованием гильз для опрессовки или механических соединителей.
|
|
Конструкция

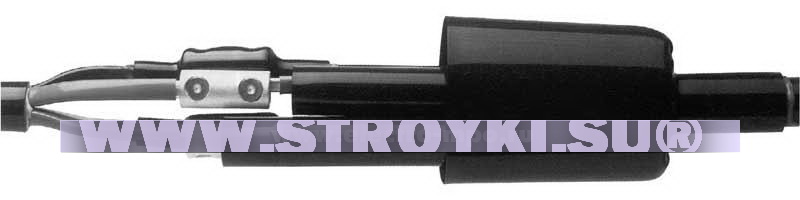

На жилы с пластмассовой изоляцией надеваются термоусаживаемые трубки. Кабельные жилы соединяются между собой с помощью соединителей (комплект поставки см. табл.). Термоусаживаемые трубки обеспечивают герметизацию в местах соединения кабелей. Толстостенные термоусаживаемые трубки со слоем термоплавкого клея на внутренней поверхности герметизируют оболочку и обеспечивают наружную защиту.
|
|  |  |

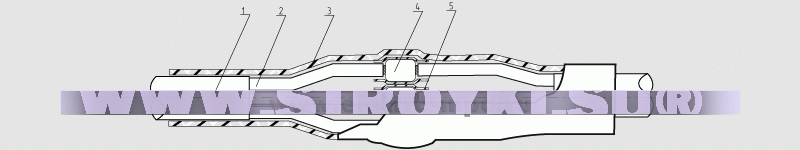

1 – Кабель;
2 – Жила кабеля;
3 – Термоусаживаемая оболочка муфты;
4 – Соединитель;
|
|
5 – Жильная термоусаживаемая трубка.
|
|
| Марка |
Рабочее напряжение, кВ |
Область применения |
Число жил, шт |
Сечение жил кабеля, мм 2 |
Наличие соединителей |
№ по п/л |
Изготовитель |
| SМОЕ 81511—СЕЕ05 |
1,0 |
для кабеля с пластмассовой изоляцией без брони |
5 |
1,5—10 |
нет |
М4314 |
«Raychem», Германия. |
| SМОЕ 81512—СЕЕ05 |
1,0 |
5 |
6—25 |
нет |
М4316 |
| SМОЕ 81513 |
1,0 |
4 |
16—50 |
нет |
М4317 |
| SMOE 81514 |
1,0 |
4 |
70—150 |
нет |
М4318 |
| SMOE 81515 |
1,0 |
4 |
95—300 |
нет |
М4319 |
| SMOE 81516 |
1,0 |
4 |
10—35 |
нет |
М4320* |
| SМОЕ 81516—СЕЕ05 |
1,0 |
5 |
10—35 |
нет |
М4321* |
| SMOE 81517 |
1,0 |
4 |
25—70 |
нет |
М4322* |
| SMOE 81518 |
1,0 |
4 |
70—120 |
нет |
М4323* |
| SMOE 81519 |
1,0 |
4 |
150—240 |
нет |
М4324* |
| SМОЕ 81521 |
1,0 |
для кабеля с пластмассовой изоляцией со стальной ленточной броней
|
4 |
1,5—10 |
нет |
М4325 |
| SМОЕ 81522 |
1,0 |
4 |
6—25 |
нет |
М4326 |
| SМОЕ 81523 |
1,0 |
4 |
16—50 |
нет |
М4327 |
| SMOE 81524 |
1,0 |
4 |
70—150 |
нет |
М4328 |
| SMOE 81525 |
1,0 |
4 |
95—300 |
нет |
М4329 |
| SМОЕ 81526 |
1,0 |
4 |
10—35 |
нет |
М4330* |
| SMOE 81527 |
1,0 |
4 |
25—70 |
нет |
М4331* |
| SMOE 81528 |
1,0 |
4 |
70—120 |
нет |
М4332* |
| SMOE 81529 |
1,0 |
4 |
150—240 |
нет |
М4333* |
| * — для гильз со срывными болтами |
|
|
