Назначение
Предназначены для ответвления от основного кабеля алюминиевых и медных силовых кабелей с пластмассовой и бумажной изоляцией на напряжение до 1 кВ.
|
|
Конструкция
Муфты предназначены для монтажа под напряжением с использованием компактного кольцевого соединителя. Мастика накладываемая вокруг жил, обеспечивает надежную герметизацию и изоляцию жил. Усиленная стекловолокном термоусаживаемая манжета восстанавливает наружный покров и придает соединению механическую прочность.
|
|  |

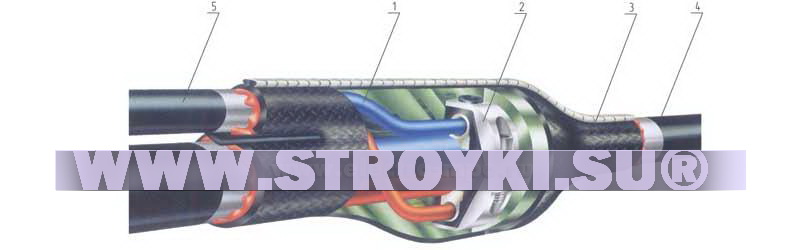

1 – жила кабеля;
2 – кольцевой соединитель Hellstern;
|
|
3 – термоусаживаемая манжета;
4 — главный кабель;
5 — отходящие кабели.
|
|
| Марка |
Область применения |
Рабочее напряжение, кВ |
Сечение жил магистрали, кв.мм |
Сечение жил ответвления, кв.мм |
Число жил, шт. |
Наличие соединителей |
№ по п/л |
Изготовитель |
| SO МЕ 81601 |
для кабеля с пластмассовой изоляцией без брони |
1,0 |
2,5-10 |
2,5-10 |
5 |
есть |
М4600 |
«Raychem», Германия |
| S0МЕ 81426 |
1,0 |
4-16 |
4-16 |
4 |
есть |
М4601 |
| ВМНМ 1001-4В1-4874 |
1,0 |
35-70 |
6-50 |
4 |
есть |
М4602 |
| ВМНМ 1001-4В1 |
1,0 |
16-185 |
6-95 |
4 |
нет |
М4612 |
| ВМНМ 1031-4С1- Cee01* |
для кабеля с пластмассовой изоляцией с броней |
1,0 |
16-185 |
16-95 |
4 |
нет |
М4616 |
|
|
