Назначение
Предназначены для соединения и ответвления алюминиевых и медных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Устанавливаются в земле, воде и на открытом воздухе. Рабочая температура: от -40 °C до +90 °С.
Конструкция
Жилы кабеля соединяются механическими соединителями (в комплект поставки не входят). Место соединения укладывается в корпус. Корпус муфты закрывается и заполняется полиуретановым наполнителем Scotchcast 1471 N, входящим в комплект поставки через заливные воронки.
|
|
Наполнитель
Наполнитель предназначен для защиты места соединения от влаги. Обладает изолирующими и гидрофобными свойствами. Имеет отличные диэлектрические и механические характеристики и стойкость к старению. Наполнитель Scotchcast №1471 N 2-х компонентный полиуретановый компаунд имеет незначительную изотермическую реакцию. Рабочая температура: от -40 °C до +90 °С.
|
|  |

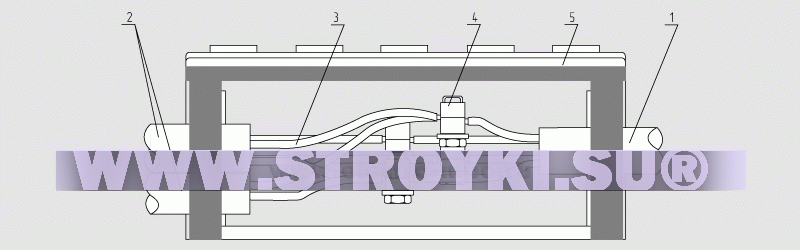

1 – главный кабель;
2 – отходящие кабели;
3 – жила кабеля;
|
|
4 – соединитель;
5 – корпус муфты.
|
|
| Марка |
Сечение
жил магистрали, кв.мм |
Сечение
жил ответвления, кв.мм |
Рабочее
напряжение, кВ |
Наличие соединителей |
Кол–во жил |
№ по п/л |
Изготовитель |
| 91B11 |
10 |
4 |
1,0 |
нет |
4 |
М4647 |
«ЗМ», Германия. |
| 91 С 11 |
16 |
6 |
1,0 |
нет |
4 |
М4649 |
| 91 АВ 111 |
6 |
4 |
1,0 |
нет |
4 |
М4650 |
| 91 АВ 112 |
10 |
10 |
1,0 |
нет |
4 |
М4651 |
| 91 АВ 113 |
25 |
16 |
1,0 |
нет |
4 |
М4652 |
|
|
