Назначение
Предназначены для разветвления алюминиевых и медных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Устанавливаются в земле, воде и на открытом воздухе. Рабочая температура: от -40 °C до +90 °С.
Конструкция
Кабельные жилы соединяются между собой с помощью изолированного блока соединителей Guro (комплект поставки см. табл.). Ударопрочный корпус муфты состоит из двух половин с защелками, изготовленных из прозрачного поликорбоната с полимерным уплотнением по краям.
Корпус легко и быстро монтируется без необходимости корректировки по диаметру кабеля. После монтажа муфта заполняется наполнителем Guroflex, входящим в комплект поставки через заливную воронку.
|
|
Гелевый наполнитель
Наполнитель предназаначен для защиты места соединения от влаги. Заполняя корпус муфты, вытесняет влагу. Обладает изолирующими и гидрофобными свойствами. Имеет отличные диэлектрические характеристики и обеспечивает прекрасную защиту от коррозии. 2-х компонентный материал на основе гидрокарбонатной мастики. Наполнитель может применятся при низких темперетурах.
Минимальная темперетура монтажа -10 °C.
|
|  |

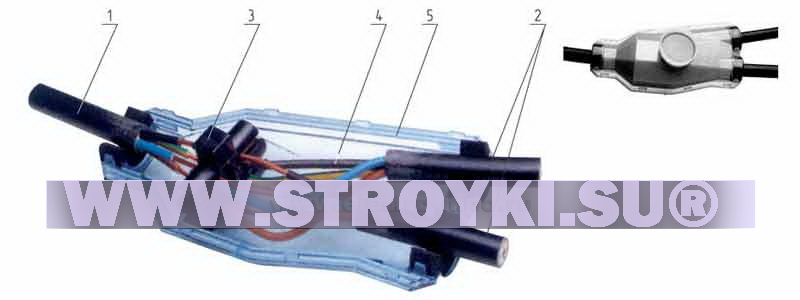

1 – главный кабель;
2 – отходящие кабели;
3 – соединитель;
|
|
4 – жила кабеля;
5 – корпус муфты.
|
|
| Марка |
Рабочее напряжение, кВ |
Сечение
жил магистрали, кв.мм |
Сечение
жил ответвления, кв.мм |
Наличие соединителей |
№ по п/л |
Изготовитель |
| ВА V-2 U-GD-КК2/4 |
1,0 |
6-25 |
4-25 |
есть |
М4630 |
«Raychem», Германия. |
| ВА V-2 U-GD-КК2/5 |
1,0 |
6-16 |
6-16 |
есть |
М4631 |
| ВА V-2 U-GD |
1,0 |
1,5-25 |
1,5-25 |
нет |
М4634 |
|
|
