Назначение
Предназначены для оконцевания силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 10 кВ. Устанавливаются на открытом воздухе.
|
|
Конструкция
Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей.
Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемой трубки с клеем.
|
|  |

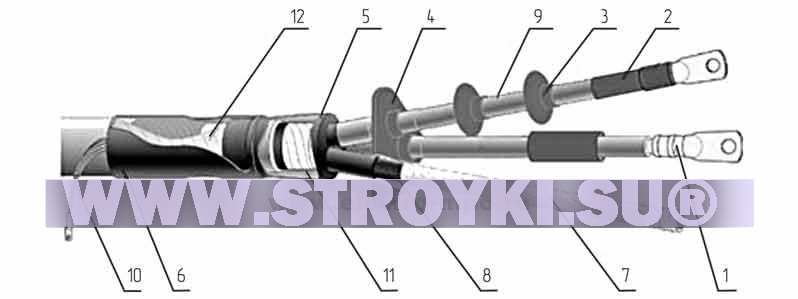

1 — кабельный наконечник;
2 — манжета термоусаживаемая герметизации узла жила - наконечник;
3 — изолятор жильный;
4 — изолятор основания;
5 — термоусаживаемая перчатка;
6 — манжета термоусаживаемая герметизации узла заземления;
|
|
7 — трубки термоусаживаемые маслостойкие для изоляции жил кабеля;
8 — трубки выравнивания напряженности электрического поля;
9 — термоусаживаемые антитрекинговые трубки изоляции жил кабеля;
10 — проводник заземления;
11 — герметик маслостойкий;
12 — герметик заполнитель.
|
|
| Марка |
Рабочее напряжение, кВ |
Тип изоляции |
Возможность оконцовки кабеля с броней |
Наличие наконечников |
Число жил, шт. |
Сечение жил кабеля, кв.мм |
№ по п/л |
Изготовитель |
| КНтп-10-70/120 |
10,0 |
бумажная |
есть |
есть |
3 |
70-120 |
М3854 |
ЗАО «Подольский завод электромонтажных изделий» |
| КНтп-10-150/240 |
10,0 |
бумажная |
есть |
есть |
3 |
150-240 |
М3855 |
| 1КНТп-4М |
1,0 |
бумажная |
есть |
нет |
4 |
16-25 |
М3949 |
ЗАО «Термофит» |
| 1КНТп-4 |
1,0 |
бумажная |
есть |
нет |
4 |
35-50 |
М3950 |
| 1КНТп-5 |
1,0 |
бумажная |
есть |
нет |
4 |
70-120 |
М3951 |
| 3КНТп1-50 |
1,0 |
бумажная и пластмассовая |
есть |
нет |
3 |
25-50 |
М3955 |
ОАО «Михневский завод электроизделий» |
| 3КНТп 1-120 |
1,0 |
есть |
нет |
3 |
70-120 |
М3956 |
| 3КНТп 1-240 |
1,0 |
есть |
нет |
3 |
150-240 |
М3957 |
| 4КНТп 1-50 |
1,0 |
есть |
нет |
4 |
25-50 |
М3961 |
| 4КНТп 1-120 |
1,0 |
есть |
нет |
4 |
70-120 |
М3962 |
| 4КНТп 1-240 |
1,0 |
есть |
нет |
4 |
150-240 |
М3963 |
| 3КНТп10-50 |
10,0 |
есть |
нет |
3 |
25-50 |
М3964 |
| 3КНТп10-120 |
10,0 |
есть |
нет |
3 |
70-120 |
М3965 |
| 3КНТп10-240 |
10,0 |
есть |
нет |
3 |
150-240 |
М3966 |
| 4КНТп1-50 |
1,0 |
есть |
есть |
4 |
25-50 |
М3984 |
ТД «КВТ», Москва |
| 4КНТп1-120 |
1,0 |
есть |
есть |
4 |
70-120 |
М3985 |
| 4КНТп1-240 |
1,0 |
есть |
есть |
4 |
150-240 |
М3986 |
| 3КНТп10-120 |
10,0 |
есть |
есть |
3 |
70-120 |
М3991 |
| 3КНТп10-240 |
10,0 |
есть |
есть |
3 |
150-240 |
М3992 |
|
|
