Назначение
Для оконцевания кабельных линий в местах присоединения к источникам энергии или потребителям.
Предназначены для оконцевания силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 1 и 10 кВ.
Устанавливаются в помещениях всех категорий влажности.
|
|
Конструкция
Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей. Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемой трубки с клеем.
|
|  |

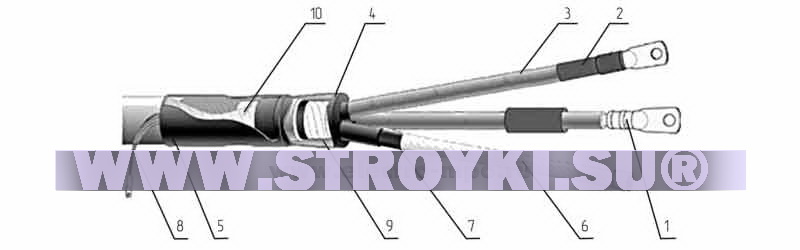

1 — кабельный наконечник;
2 — манжета термоусаживаемая герметизации узла жила-наконечник;
3 — термоусаживаемые антитрекинговые трубки изоляции жил кабеля;
4 — термоусаживаемая перчатка;
5 — манжета термоусаживаемая герметизации узла заземления;
|
|
6 — трубки термоусаживаемые маслостойкие для изоляции жил кабеля;
7 — трубки выравнивания напряженности электрического поля;
8 — проводник заземления;
9 — герметик маслостойкий;
10 — герметик заполнитель.
|
|
| Марка |
Рабочее напряжение, кВ |
Тип изоляции кабеля |
Возможность оконцовки кабеля с броней |
Наличие наконечников |
Число жил, шт |
Сечение жил кабеля, кв. мм |
№по п/л |
Изготовитель |
| ПКВтпБ(ПКНтпБ)-70/120 |
1,0 |
пластмассовая |
есть |
есть |
4 |
70-120 |
М3847 |
ЗАО «Подольский завод электромонтажных изделий» |
| ПКВтпБ(ПКНтпБ) |
1,0 |
есть |
есть |
4 |
150-240 |
М3849 |
| КВтп-10-25/50 |
10,0 |
бумажная |
есть |
есть |
3 |
35-50 |
М3850 |
| КВтп-10-70/120 |
10,0 |
есть |
есть |
3 |
70-120 |
М3851 |
| КВтп-10-150/240 |
10,0 |
есть |
есть |
3 |
150-240 |
М3852 |
| 1КВтп-4М |
1,0 |
есть |
нет |
4 |
16-25 |
М3927 |
ЗАО «Термофит» |
| 1КВтп-4 |
1,0 |
есть |
нет |
4 |
35-50 |
М3928 |
| 1КВТп-5 |
1,0 |
есть |
нет |
4 |
70-120 |
М3929 |
| 1КВТп-6 |
1,0 |
есть |
нет |
4 |
150-240 |
М3930 |
| 3КВТп 1-50 |
1,0 |
бумажная и пластмассовая |
есть |
нет |
3 |
25-50 |
М3935 |
ЗАО «Михневский завод электроизделий» |
| 3КВТп 1-120 |
1,0 |
есть |
нет |
3 |
70-120 |
М3936 |
| 3КВТп 1-240 |
1,0 |
есть |
нет |
3 |
150-240 |
М3937 |
| 4КВТп 1-50 |
1,0 |
есть |
нет |
4 |
25-50 |
М3941 |
| 4КВТп 1-120 |
1,0 |
есть |
нет |
4 |
70-120 |
М3942 |
| 4КВТп 1-240 |
1,0 |
есть |
нет |
4 |
150-240 |
М3943 |
| 3КВТп 10-50 |
1,0 |
есть |
нет |
3 |
25-50 |
М3944 |
| 3КВТп 10-120 |
10,0 |
есть |
нет |
3 |
70-120 |
М3945 |
| 3КВТп 10-240 |
10,0 |
есть |
нет |
3 |
150-240 |
М3946 |
| 4КВТп1-50 |
1,0 |
есть |
есть |
4 |
25-50 |
М3981 |
ТД «КВТ», Москва |
| 4КВТп1-120 |
1,0 |
есть |
есть |
4 |
70-120 |
М3982 |
| 4КВТп1-240 |
1,0 |
есть |
есть |
4 |
150-240 |
М3983 |
| 3КВТп10-50 |
10,0 |
есть |
есть |
3 |
25-50 |
М3987 |
| 3КВТп10-120 |
10,0 |
есть |
есть |
3 |
70-120 |
М3988 |
| ЗКВТп10-240 |
10,0 |
есть |
есть |
3 |
150-240 |
М3989 |
|
|
