Паспорт на вводно-распределительное устройство ВРУ 8208

1. Назначение

1.1. ВРУ предназначены для ввода и учета электрической энергии, а также для защиты линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220В частотой до 60 Гц с глухозаземленной нейтралью (тип заземления TN-C, TN-S или TN-C-S по ГОСТ 30331.2-95/ ГОСТ Р 50571.2-94). ВРУ устанавливаются в многоэтажных и малоэтажных жилых, общественных и промышленных зданиях, а также в индивидуальных домах и коттеджах.

1.2. ВРУ предназначены для эксплуатации в следующих условиях:

a) в части воздействия климатических факторов внешней среды исполнение по ГОСТ 15150-69 - УХЛ, категория размещения - 4 ;

b) в части воздействия механических факторов - группа условий эксплуатации М1 по ГОСТ 17516-72;

c) высота над уровнем моря - не более 2000 м;

d) рабочее положение в пространстве - вертикальное, с допустимым отклонением от него в любую сторону на 50;

e) температура окружающего воздуха - в соответствии с климатическим исполнением по ГОСТ 15150-69.

f) степень загрязнения окружающей среды - 3 по ГОСТ Р 51321.1-2000.

2. Технические данные

2.1. Номинальное рабочее напряжение (Uc): ~380/220 В.

2.2. Частота питающей цепи: 50 и 60 Гц.

2.3. Номинальное напряжение изоляции (Ui): 660 В.

2.4. Номинальный ток ВРУ: 250 А.

2.5. Номинальный условный ток короткого замыкания (Icc) вводного выключателя-разъединителя ВР32-37В71-250 : 22 кА.

2.6. Номинальный ударный ток короткого замыкания сборных шин (Ipk) - 40 кА.

2.7. Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536: I.

2.8. Степень защиты по ГОСТ 14254-80: IP31 (обеспечивается установкой боковых стенок).

2.9. Вид системы заземления: TN.

2.10. Габариты корпуса: высота - 2000 мм; ширина - 600 мм; глубина - 450 мм.

2.11. Масса: 91 кг.

3. Конструктивное исполнение

3.1. Вид ВРУ: многопанельное.

3.2. Конструктивное исполнение по виду установки: напольное .

3.3. Установочные размеры по крепежным отверстиям:по глубине - 330 мм.; по ширине - 480 мм.

3.4. Ввод/ вывод кабелей осуществляется снизу.

3.5. В нижней части конструкции расположена нулевая шина для присоединения нулевых рабочих проводников отходящих линий.

3.6. Дополнительные отверстия для выводов внешних проводников должны выполнятся в корпусе заказчиком самостоятельно по месту и диаметрами согласно сечениям подключаемых внешних кабелей и проводов.

4. Комплект поставки

4.1. В комплект поставки входят:

a) вводная панель ВП4-7007-31УХЛ4;

b) паспорт и руководство по эксплуатации - 1 шт.;

c) ключи от дверей - 1 комплект;

d) схема электрическая принципиальная - 1 шт;

e) копия сертификата соответствия.

4.2. В комплект поставки не входят:

a) вводные сальники;

b) боковые стенки.

4.3. Счетчик, трансформаторы тока и плавкие вставки в комплект поставки не входят.

4.4. Сведения о счетчике: тип: ________________ номинальный/максимальный ток, А: _______ / _______ заводской номер: ________________ дата выпуска: ________________

4.5. Сведения о трансформаторах тока: тип: _____________________ номинальный ток, А: ______ / _____________ заводской номер: _______ ______ ______

5. Руководство по эксплуатации

5.1. Меры безопасности.

5.1.1. К монтажу и обслуживанию ВРУ допускается персонал, прошедший подготовку и имеющий разрешение в соответствии с "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей" и имеющих квалификационную группу по технике безопасности не ниже III группы до 1000В.

5.1.2. Допускается выполнение коммутационных операций неквалифицированным персоналом при обслуживании ВРУ шкафного исполнения.

5.1.3. Защита обслуживающего персонала от прямого прикосновения к токоведущим частям обеспечивается использованием оболочек со степенью защиты не ниже IP31. Дополнительной мерой защиты является устройство внутреннего ограждения, защищающего тововедущие части.

5.1.4. Защита обслуживающего персонала от косвенного прикосновения к токоведущим частям обеспечивается в соответствии с п.7.4.3. ГОСТ Р 51321.1-2000.

5.1.5. Корпус ВРУ должен быть заземлен в соответствии с требованиями ПУЭ гл.1-7.

5.2. Монтаж ВРУ.

5.2.1. Перед установкой ВРУ необходимо проверить соответствие технических данных, которые указаны на установленной на корпусе этикетке, проектной документации.

5.2.2. Установить ВРУ на месте эксплуатации и закрепить.

5.2.3. ВРУ, при монтаже на месте, должно устанавливаться с учетом расположения органов управления аппаратов на высоте от 600 до 1800мм от нижнего основания и шкал счетчиков - на высоте 1000-1800 мм.

5.2.4. ВРУ, предназначенное для установки вне электрощитового помещения, должено быть обеспечено запорным устройством, исключающим доступ лицам, не имеющим на это разрешения.

5.2.5. Произвести затяжку всех электрических соединений, проверить целостность узлов, аппаратов, изоляции электрических цепей.

5.2.6. При присоединении ВРУ к пятипроводной сети TN-S с нулевым рабочим N и нулевым защитным PE проводниками, необходимо демонтировать заводскую перемычку между шинами N и PE.

5.2.7. Произвести подключение внешних кабелей и проводов к зажимам соответствующих аппаратов, шинных мостов.

5.2.8. Выполнить в многопанельных ВРУ межпанельные соединения.

5.2.9. Произвести заземление корпуса, использую при этом заземляющие устройства.

5.3. Техническое обслуживание.

5.3.1. Периодическое обслуживание производится в соответствии с инструкциями эксплуатирующих организаций, но не реже одного раза в шесть месяцев, при этом необходимо проверить:

a) состояние контактных зажимов и крепежа;

b) состояние заземления;

c) целостность корпуса.

5.3.2. Полный осмотр производить при выключенном напряжении не реже одного раза в год. При этом, кроме перечисленного в п.5.3.1.:

a) убедиться в исправности всех элементов ВРУ;

b) проверить исправность, отсутствие загрязнения и подгорания контактных систем;

c) заменить сильно изношенные детали новыми.

5.3.3. При эксплуатации ВРУ должен использоваться ручной инструмент по ГОСТ 11516.

6.Транспортирование и хранение.

6.1.Транспортировать упакованные ВРУ можно всеми видами крытых транспортных средств (автомобильным, железнодорожным, речным, авиационным и др.) в соответствии с действующими на данном виде транспорта правилами перевозок притемпературе воздуха от минус 500С до плюс 500С. Транспортная тара предохраняет корпуса от прямого воздействия атмосферных осадков, пыли и ударов при транспортировании. По согласованию с заказчиком возможна поставка ВРУ крытым транспортным средством без упаковки.

6.2.ВРУ до введения в эксплуатацию должны храниться:- упакованные - условия хранения 2 по ГОСТ 15150-69;- неупакованные - условия хранения 1 по ГОСТ 15150-69.

7. Гарантии изготовителя.

7.1. Изготовитель гарантирует соответствие вводно-распределительного устройства (ВРУ) ТУ3434-008-17643506-99 и ГОСТ Р 51732-2001.

7.2. Установленный срок службы ВРУ до замены - не менее 25 лет, с возможной заменой отдельных комплектующих. Предельным состоянием считают физический износ, при котором проведение восстановительных работ нецелесообразно.

7.3. При соблюдении потребителем условий транспортирования, хранения, и эксплуатации, предприятие гарантирует безотказную работу ВРУ в течение 2-х лет со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки потребителю.

7.4. Изготовитель осуществляет гарантийное обслуживание изделий, вышедших из строя, на следующих условиях:

7.4.1. В течение гарантийного срока Изготовитель обязуется осуществлять гарантийный ремонт изделия в случае обнаружения заводского брака.

7.4.2.Гарантия осуществляется при предъявлении паспорта изделия и паспортов, входящих в изделие комплектующих (счетчик, трансформаторы тока и т.п.) заверенных печатью Изготовителя с указанием наименования и заводского номера.

7.4.3.Комплектность и внешний вид изделия проверяется Заказчиком при приемке изделия в присутствии персонала Изготовителя. Претензии по комплектности и внешнему виду после приемки не принимаются.

7.4.4. Изготовитель оставляет за собой право прервать гарантию в следующих случаях:- установка и подключение ВРУ организациями, не имеющими лицензии на проведение данного вида работ;- самостоятельный ремонт, изменение электрической схемы ВРУ;- нарушение правил эксплуатации и режимов, приводящих к потере работоспособности ВРУ;- внешние повреждения, повлекшие за собой потерю работоспособности ВРУ.

7.4.5. При аннулировании гарантийных обязательств, ремонт может быть произведен в платном порядке, без восстановления или продления гарантии.

7.5. Демонтаж заказчиком вышедшей из строя части оборудования для доставки в гарантийный ремонт не влечет за собой прекращения гарантийных обязательств Изготовителя;

7.6. Спорные вопросы, касающиеся неработоспособности изделия, решаются независимой экспертизой. Экспертиза оплачивается Изготовителем - в случае необходимости проведения гарантийного ремонта, или Заказчиком - в случае нарушения условий гарантии.

7.7. Изготовитель производит замену вышедшего из строя оборудования или части оборудования по адресу:105264, г. Москва, ул. 7-я Парковая, д.21.

Контактные телефоны: +7 095 363-19-51, +7 095 163-22-26 факс: +7 095 363-19-52.

8.Свидетельство о приемке.

Вводно-распределительное устройство ВРУ 8208 ВП4-7007-31УХЛ4 соответствует технической документации и признано годным для эксплуатации.

Проверка электрической прочности изоляции не проводилась!

Партия в количестве: ____ шт.

Заводской номер: ________

Дата выпуска: ______________

____________________________________________ (подпись лица, ответственного за приемку)

9. Перечень основного оборудования

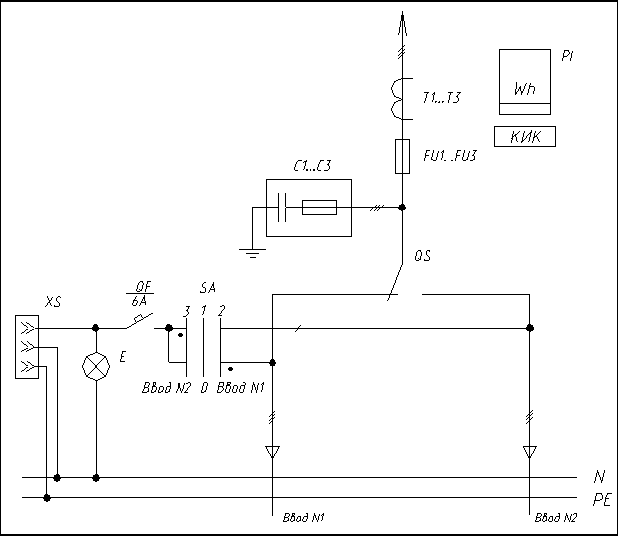

10. Однолинейная электрическая схема ВРУ

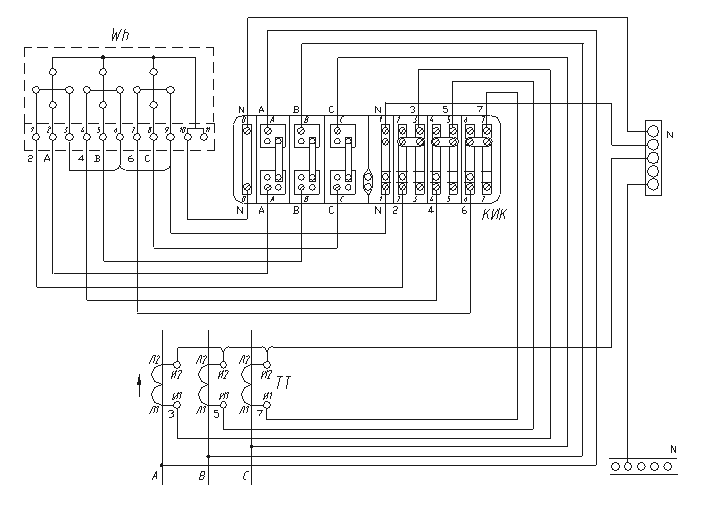

11. Схема подключения трехфазного счетчика типа СА4У-И672М или СА4У-И678 через трансформаторы тока с испытательной коробкой
